- 3 لنز نوری دقیق
- سازگار با سیستم سیمی و BUS
- دارای نمایشگر دریافت و انتقال سیگنال
- عملکرد هوشمند ضد باران و مه
- گزارش وضعیت عملکرد
- نمایشگر آدرس BUS ، قدرت سیگنال و فرکانس
- فاصله تشخیص در فضای باز : 250 متر
- فاصله تشخیص در فضای داخلی : 750 متر

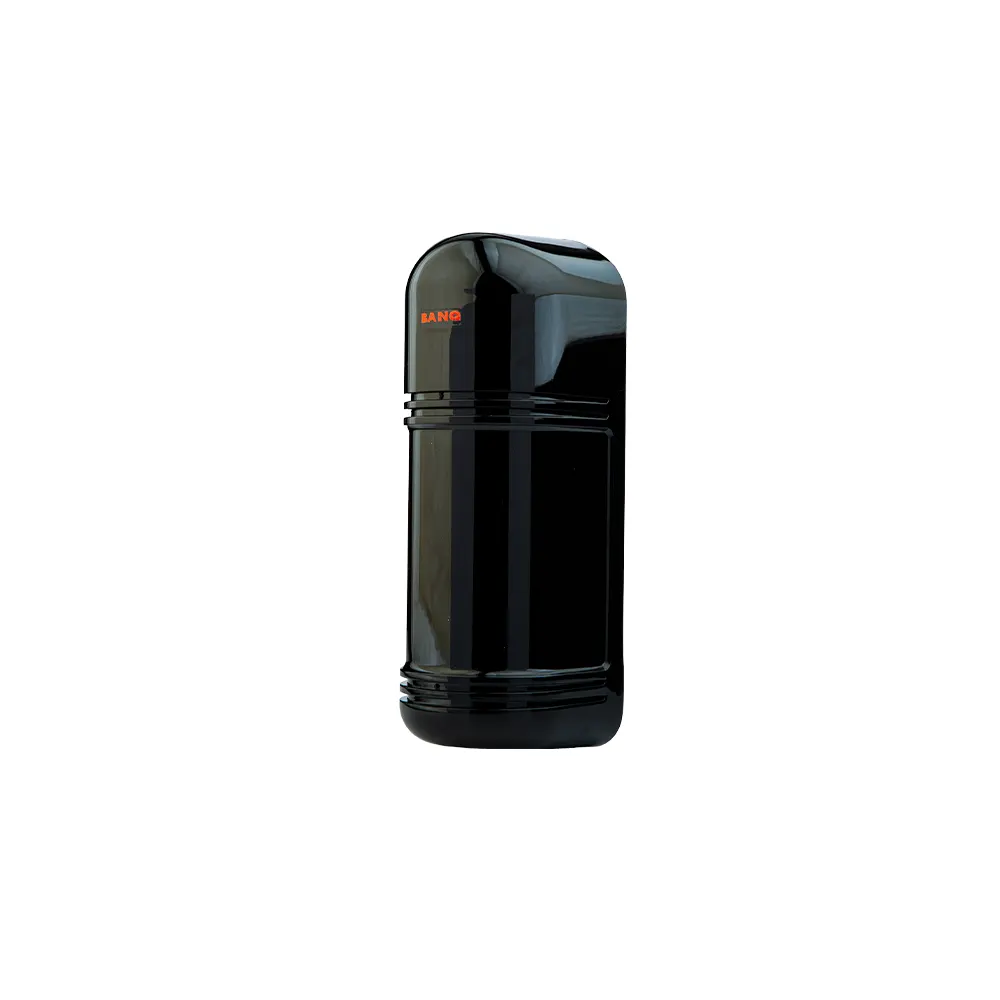

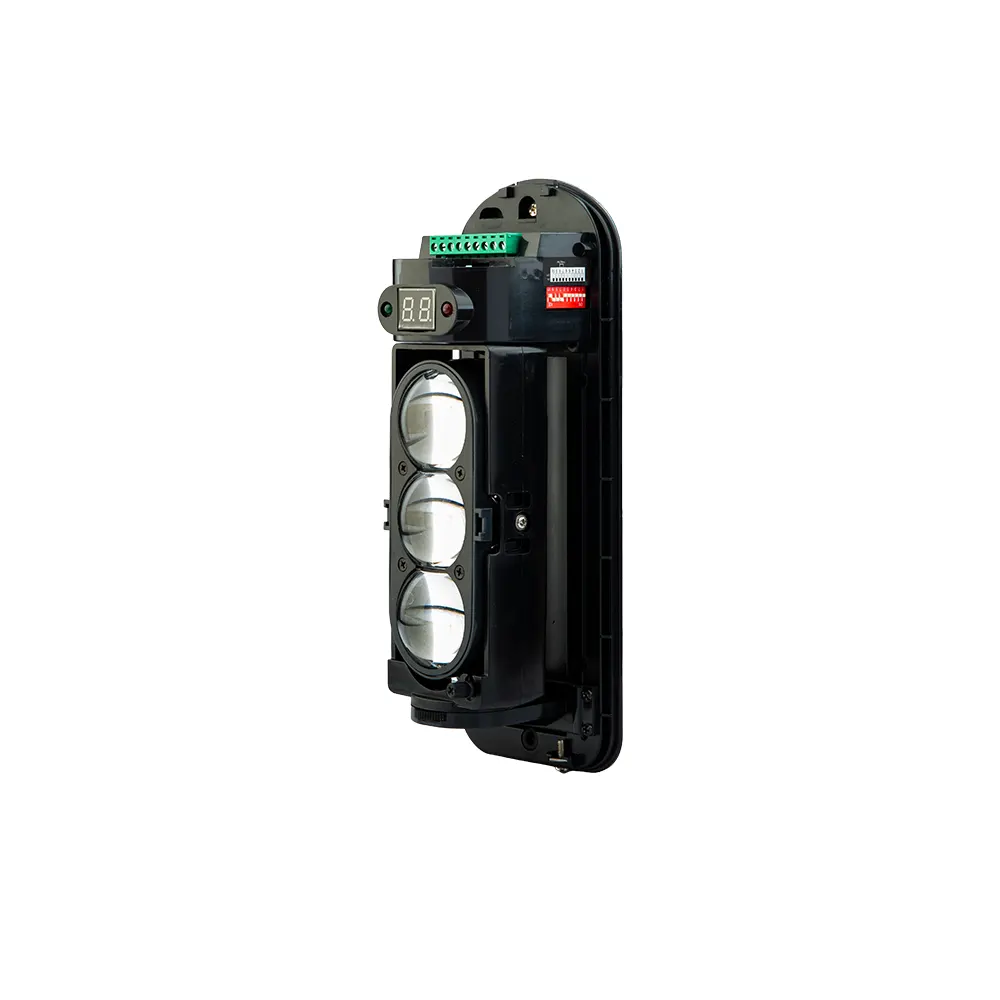

سنسور بیم 3 خط بانگ مدل BA-250 B3
سنسور بیم 3 خط بانگ یک سنسور بیم (Beam Sensor) است که دارای 3 آشکارساز مادون قرمز با فیلتر دیجیتالی است که جهت حفاظت از محیط پیرامونی ساختمان ها طراحی شده است. نحوه ی عملکرد این سنسور به این گونه است که هنگامی که مزاحم باعث قطع شدن خط نوری بین سنسور گردد سنسور با توجه به تحلیل حرکت و سرعت ، سیگنال اعلام هشدار را به پنل مرکزی ارسال میکند. این سنسور از سنسور های پرکاربرد در دزدگیر اماکن است.
سیستم فیلتر ضدنور و تشخیص حیوانات و جنس ضد اشعه UV که باعث جلوگیری از تار شدن و کدر شدن پوشش سنسور می گردد این سنسور را از دیگر محصولات متمایز نموده است. همچنین با دقت بالایی که دارد، باعث جلوگیری از اعلام هشدار کاذب میگردد.
از دیگر ویژگی های این سنسورها می توان به قابلیت ضد تداخل بودن آنها اشاره نمود که با توجه به تعیین فرکانس کاری سنسورها میتوان آنها را در مسیر هم قرار داده و محیط غیر قابل نفوذی را ایجاد نمود.

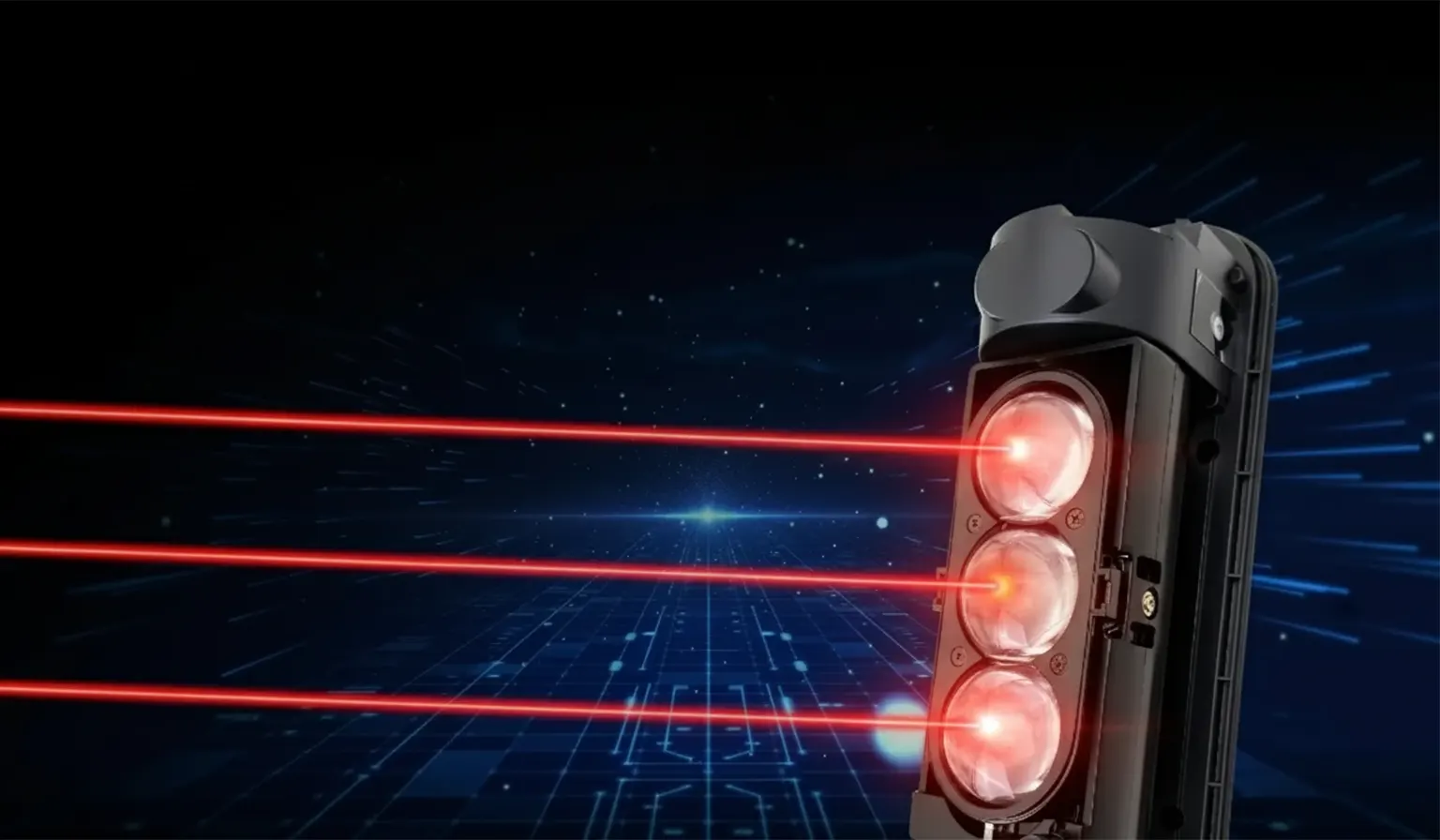

فناوری لنز و دقت اپتیکی
این سنسور بیم پیشرفته از سه مجموعه لنز اپتیکی آسپریکال با طراحی دقیق و مهندسیشده بهره میبرد که هر مجموعه دارای دو فاصله کانونی مجزا است. این ساختار اپتیکی چندلایه باعث میشود پرتوهای مادون قرمز با بالاترین سطح تمرکز و همراستایی در مسیر ارسال و دریافت هدایت شوند و اتلاف انرژی نوری در فواصل طولانی به حداقل برسد.استفاده از لنزهای کروی با دقت بالا (High Precision Spherical Lenses) در کنار طراحی اپتیکی پیشرفته، نقش کلیدی در افزایش پایداری سیگنال، یکنواختی پرتو و کاهش انحراف نوری ایفا میکند. این ترکیب مهندسیشده، اثرات منفی پراکندگی نور، شکستهای ناخواسته و تداخلهای نوری محیطی را بهطور مؤثر حذف کرده و خوانش سیگنال را همواره شفاف و پایدار نگه میدارد.نتیجه این معماری اپتیکی دقیق، تشکیل یک پرتو مادون قرمز باریک، متمرکز و کاملاً کنترلشده است که حتی در شرایط محیطی چالشبرانگیز مانند مه، گردوغبار، بارندگی، نور شدید خورشید یا تغییرات دمایی عملکرد خود را حفظ میکند. بهواسطه همین دقت اپتیکی بالا، سنسور قادر است در فواصل بسیار طولانی تا ۲۵۰ متر نیز عملکردی کاملاً پایدار، دقیق و قابل اعتماد ارائه دهد و احتمال هشدارهای کاذب یا از دست رفتن سیگنال را به حداقل برساند.
تکنولوژی فیلتر دیجیتال و تحلیل هوشمند
سنسور بیم ۳ خط BANG به فیلتر دیجیتال اختصاصی و سیستم تحلیل هوشمند سیگنال مجهز شده است که با پردازش چندمرحلهای دادهها، امکان تشخیص دقیق حرکت واقعی انسان را حتی در محیطهای شلوغ و چالشبرانگیز فراهم میکند. این فناوری با تحلیل پویای فرکانس و جداسازی الگوهای معتبر از نویزهای محیطی، تنها سیگنالهایی را که ماهیت نفوذ واقعی دارند، معتبر شناسایی میکند.در این ساختار هوشمند، سنسور بهصورت همزمان سرعت حرکت، جهت عبور و الگوی قطع همزمان پرتوهای سهگانه را بررسی مینماید. تنها در صورتی که این پارامترها با الگوی نفوذ انسان همخوانی کامل داشته باشند، هشدار فعال میشود. در نتیجه، عوامل مزاحمی مانند پرندگان، حیوانات کوچک، عبور اجسام معلق، باران شدید، برف یا نوسان پوشش گیاهی قادر به ایجاد هشدار کاذب نخواهند بود.علاوه بر این، سنسور از سیستم تشخیص هوشمند شرایط جوی برخوردار است که میتواند تأثیر عوامل محیطی مانند باران، مه و رطوبت بالا را شناسایی کرده و بهطور خودکار با تنظیم هوشمند توان ارسال و حساسیت دریافت پرتو مادونقرمز، پایداری سیگنال را حفظ کند. این مکانیسم تطبیقی باعث میشود عملکرد سنسور حتی در شرایط آبوهوایی نامساعد نیز کاملاً پایدار، دقیق و قابل اعتماد باقی بماند.
تشخیص نفوذ واقعی با تحلیل هوشمند چندپرتویی
سنسور بیم ۳ خط BANG با تکیه بر پردازش دیجیتال پیشرفته و الگوریتمهای تحلیل چندپرتویی، رفتار حرکتی هر عامل عبوری از محدوده حفاظتی را بهصورت چندبعدی و همزمان مورد بررسی قرار میدهد. در این ساختار هوشمند، دادههای دریافتی از هر سه پرتو مادونقرمز بهطور همپوشان تحلیل شده و الگوی دقیق عبور، پیش از صدور هشدار بهطور کامل ارزیابی میشود.این سنسور تنها در شرایطی فعال میشود که الگوی قطع همزمان، ترتیب زمانی، سرعت حرکت و جهت عبور پرتوها با مدل نفوذ انسانی تطابق کامل داشته باشد. در مقابل، تغییرات گذرا، نویزهای محیطی و عوامل غیرمرتبط مانند حرکت لحظهای اشیا، پرندگان، حیوانات، نوسانات نور، باد، بارندگی یا اختلالات جوی بهصورت هوشمند فیلتر شده و نادیده گرفته میشوند. نتیجه این فرایند، کاهش حداکثری هشدارهای کاذب بدون کاهش حساسیت به نفوذ واقعی است.طراحی سختافزاری پایدار در کنار الگوریتمهای تطبیقی پویا باعث میشود سنسور بهطور خودکار خود را با تغییرات شرایط محیطی و جوی تطبیق دهد. این سیستم هوشمند، پایداری سیگنال و دقت تشخیص را در فضاهای باز، مسیرهای طولانی و شرایط آبوهوایی متغیر تضمین کرده و عملکردی یکنواخت و قابل اعتماد ارائه میدهد.ترکیب این سطح از تحلیل هوشمند چندپرتویی، پایدارسازی عملکرد و دقت تشخیص بالا، سنسور بیم ۳ خط BANG را به راهکاری ایدهآل برای حفاظت پیرامونی سایتها، محوطههای صنعتی، ویلاها، انبارها، دروازهها و مسیرهای عبوری حساس تبدیل کرده است؛ جایی که اعتماد کامل به هشدارها، یک ضرورت امنیتی است.
پایداری صنعتی و طول عمر بالا
در طراحی سنسور BA‑250 B3 از فایرینگ تیوب با استاندارد نظامی (Military Grade Firing Tube) استفاده شده است؛ قطعهای کلیدی که با تحمل بسیار بالا در برابر تنشهای الکتریکی، نوسانات دما و کارکرد مداوم، نقش مستقیمی در افزایش طول عمر، ثبات عملکرد و کاهش استهلاک قطعات داخلی ایفا میکند. این ساختار حرفهای تضمین میکند سنسور در بازههای زمانی طولانی، بدون افت حساسیت یا تغییر در دقت تشخیص، عملکردی یکنواخت و قابل اعتماد داشته باشد.بدنه سنسور از مواد صنعتی مقاوم در برابر اشعه فرابنفش (UV Resistant Housing) ساخته شده است که از کدر شدن، ترکخوردگی و فرسایش سطحی در اثر تابش مستقیم آفتاب جلوگیری میکند. این پوشش محافظ باعث میشود ویژگیهای اپتیکی، شفافیت لنزها و دقت دریافت پرتو مادونقرمز حتی پس از سالها نصب در فضای باز، حفظ شده و کیفیت عملکرد دستگاه کاهش نیابد.ترکیب این ساختار مقاوم مکانیکی با طراحی دقیق الکترونیکی، سنسور را در برابر شرایط محیطی سخت از جمله گرما و سرمای شدید، رطوبت، گردوغبار و تغییرات ناگهانی آبوهوایی کاملاً پایدار نگه میدارد.
ضد تداخل و امن برای نصب چندگانه
سنسور بیم ۳ خط BANG به مبدل فرکانسی دیجیتال ۸ حالته مجهز شده است که امکان انتخاب و تنظیم دقیق فرکانس کاری را متناسب با شرایط نصب فراهم میکند. این قابلیت پیشرفته به نصاب اجازه میدهد چندین سنسور بیم را در یک مسیر، بهصورت موازی یا در فواصل نزدیک به یکدیگر بدون ایجاد تداخل فرکانسی یا القای سیگنال ناخواسته نصب کند؛ در نتیجه میتوان یک دیوار حفاظتی کاملاً پیوسته و نفوذناپذیر ایجاد کرد.این طراحی هوشمند، بهطور ویژه برای محوطههای گسترده، مسیرهای طولانی، ورودیها و دروازهها توسعه داده شده است؛ جایی که استفاده همزمان از چند سنسور امری اجتنابناپذیر است. انتخاب فرکانس مستقل برای هر سنسور، مانع از همپوشانی ناخواسته پرتوها شده و دقت تشخیص هر واحد را در بالاترین سطح حفظ میکند.علاوه بر این، استفاده از سیستم تشخیص تعادل ثبتشده (Patented Balance Detection) در کنار فیلتر دیجیتال منحصربهفرد BANG، لایهای مضاعف از امنیت و پایداری را به سیستم اضافه میکند.
کاربردهای سنسور بیم BA‑250 B3
سنسور بیم 3 خط BANG انتخابی ایدهآل برای:
- حفاظت پیرامونی ساختمانها و ویلاها
- انبارها، کارخانهها و مراکز صنعتی
- پارکینگها و محوطههای باز
- دیوارها، حصارها و فنسها
- ورودیها، دروازهها و مسیرهای تردد
- پنجرههای بزرگ و نقاط آسیبپذیر ساختمان
است و در تمام این کاربردها دقت بالا و حداقل هشدار کاذب را تضمین میکند.
خدمات
با خرید سنسور بیم 3 خط BANG از شرکتمرکزیآژیر، از خدمات کامل نصب، آموزش و راهاندازی حرفهای بهرهمند خواهید شد. این محصول دارای گارانتی 2 ساله معتبر، پشتیبانی تخصصی و دسترسی کامل به قطعات یدکی است تا خیال شما از بابت عملکرد و طول عمر سیستم کاملاً آسوده باشد.
مرکزی آژیر؛ انتخاب حرفهایها برای امنیت پایدار.
| # | عنوان فایل | دانلود |
|---|---|---|
| 1 | BA-250B3
|
دانلود |
| مشخصات محصول سنسور بیم 3 خط دزدگیر اماکن بانگ مدل BA-250 B3 | |
| مشخصات | |
| مدل | BA-250B3 |
| روش تشخیص | قطع همزمان سه خط نوری |
| محدوده تشخیص | 250متر |
| گارانتی | 24 ماه |
| تغذیه | |
| ولتاژ ورودی | 13/08～24V DC |
| جریان آماده به کار | 30mA |
| مشخصات فنی | |
| ضد پوشش | دارد |
| ضد استتار | دارد |
| ضد تداخل الکترومغناتیسی | 30V/m (30MHz～1GHz) |
| سرعت تشخیص | 240-5ms(قابل تنظیم) |
| جبران دمای استاندارد | دارد |
| گزارش وضعیت | دارد |
| خروجی اعلام هشدار | NC/NO |
| درجه ی حفاظت | IP65 |
| تعداد سنسورهای بیم | 3بیم |
| ساختار و نصب | |
| وزن | 1250g |
| ارتفاع نصب | 0/7～1m |
| روش نصب | روی پایه |
| دمای کارکرد | 25-تا50 درجه سانتیگراد |
| رطوبت | 95%～5% رطوبت نسبی |
| جنس بدنه | رزین پلی کربنات |
