- دارای سنسور PIR + ماکروویو
- دارای لنز پیشرفته FRESNEL
- کنترل هوشمند جهت تشخیص حرکت واقعی و جلوگیری از آلارم کاذب
- تکنولوژی تشخیص ضد استتار ANTI-CLOAK
- دارای دید پایین جهت پوشش گوشه ها و نقاط کور
- تشخیص حیوانات خانگی تا 25 کیلوگرم
- فاصله تشخیص : 12 متر
- زاویه تشخیص : 110 درجه
- 136ابعاد:x60x48 میلیمتر

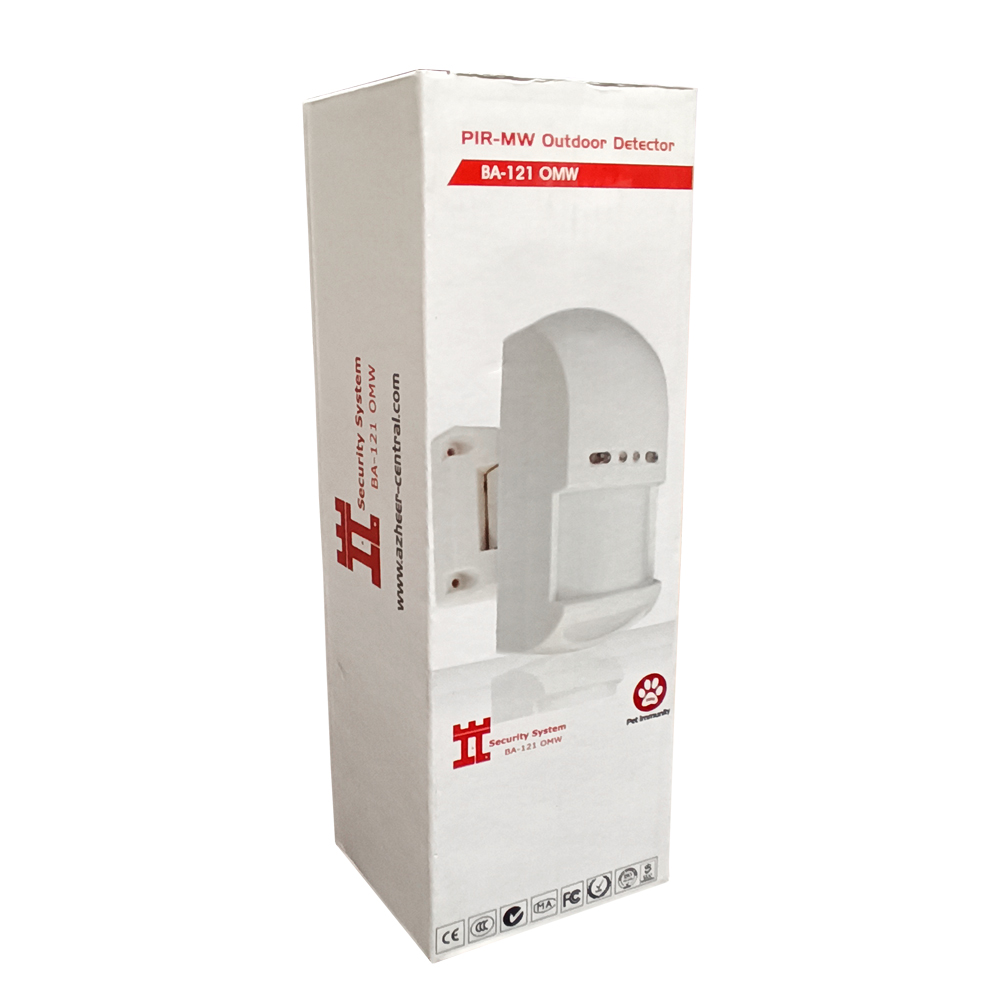

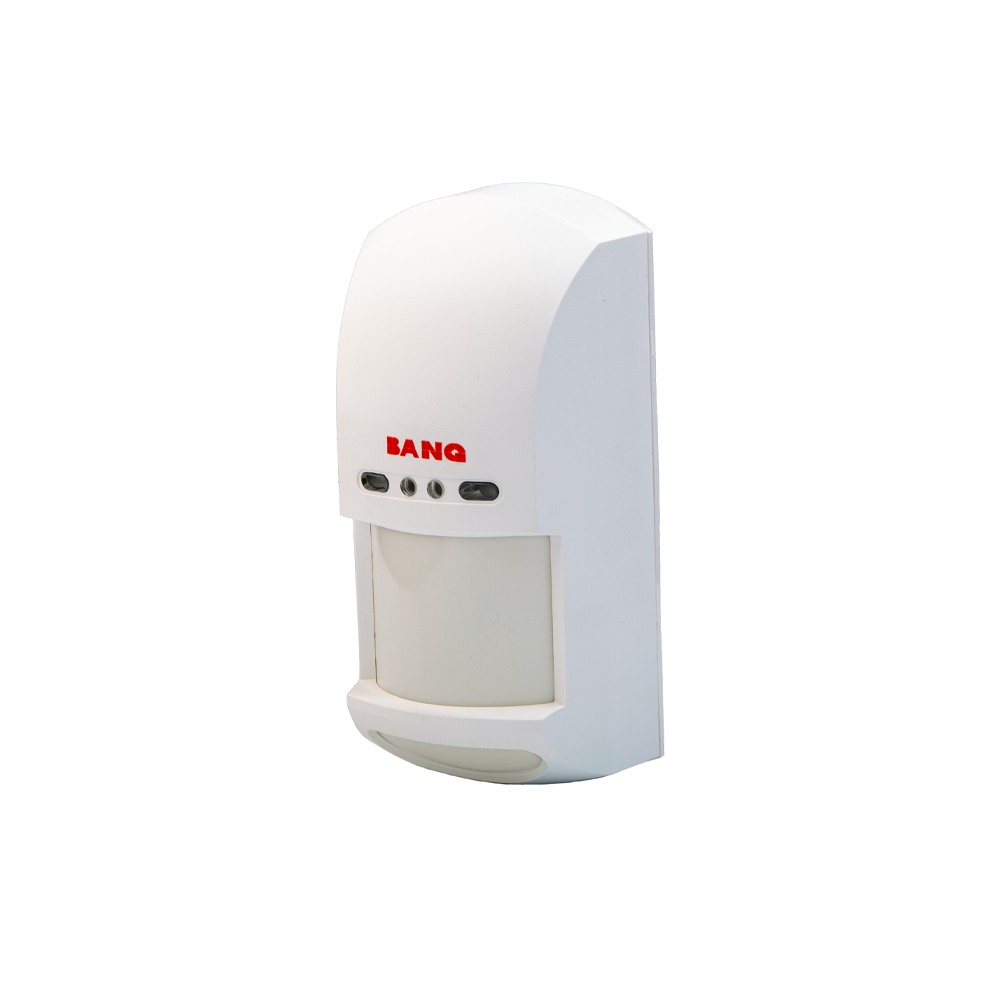

سنسور سیمی خارجی بانگ مدل BA-121 OMW
سنسور BA-121 OMW یک سنسور پیشرفته امنیتی است که با ترکیب فناوریهای مایکروویو و مادون قرمز، دقت بالایی در تشخیص حرکات ارائه میدهد. این سنسور از تکنولوژی آنتن مسطح با محافظت چهار لایه برخوردار است که باعث تمرکز و هدایت امواج مایکروویو شده و عملکرد تشخیص را در محیطهای حساس بهبود میبخشد. همچنین بهرهگیری از سنسور مادون قرمز پیروالکتریک چهار عنصره کمک میکند تا تغییرات دمایی و نویزهای محیطی تأثیری بر دقت آن نداشته باشند.
با توانایی شبیهسازی تابش حرارتی بیولوژیکی، این سنسور میتواند بین انسان و حیوانات خانگی تا وزن 20 کیلوگرم تفاوت قائل شود و به طور قابل توجهی هشدارهای کاذب را کاهش دهد. قابلیت مقاومت در برابر تداخل امواج و تشخیص دقیق در محیطهای پیچیده، انعطاف پذیری نصب این سنسور سیمی را افزایش داده است. طراحی مقاوم و دقیق BA-121 OMW آن را برای کاربردهای داخلی و خارجی مناسب کرده و یکی از بهترین گزینهها برای استفاده در محیطهای امنیتی پیشرفته و دزد گیر خانه است.
مشخصات فنی
- 🔥 یک سنسور حرکتی است که از فناوری ترکیبی مادون قرمز (PIR) و امواج ماکروویو استفاده میکند.
- 📶 قابلیت تشخیص تغییرات حرارتی و حرکت را در محدوده پوشش خود داشته و اطلاعات را ارسال مینماید.
- 📡 محدوده پوشش سنسور BA‑121 OMW قابل تنظیم است و میتواند تا 12 متر را پایش کند.
- 🌐 زاویه دید سنسور قابل تنظیم بوده و تا 110 درجه را پوشش میدهد.
- 🛡️ در شرایط جوی نامساعد مقاوم است و برای محیطهای خارجی قابل استفاده میباشد.
- 🔗 امکان اتصال سیمی و بیسیم را دارد و میتواند از راههای مختلف ارتباط برقرار کند.
- 🤖 بهصورت هوشمند پایش کرده و در صورت تشخیص خطر، هشدار لازم را ارسال میکند.
- 💧 دارای درجه حفاظت IP66 بوده و در برابر گرد و غبار و پاشش آب مقاومت کامل دارد.

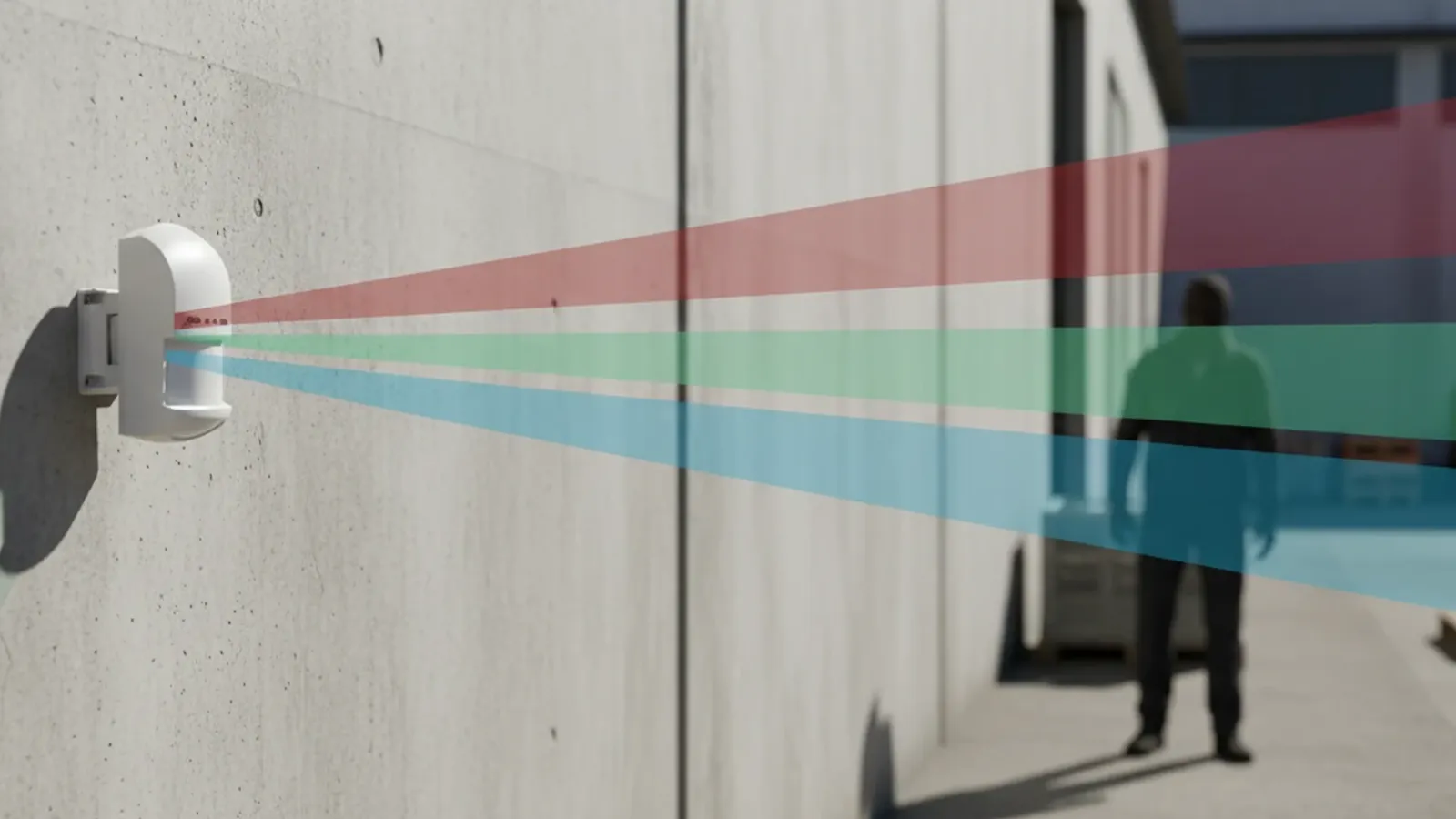

فناوری Anti Camouflage یا «ضداستتار» نسل جدیدی از راهکارهای امنیتی است که برای شناسایی افراد متجاوزی طراحی شده که تلاش میکنند حضور خود را از دید سیستمهای حفاظتی مخفی کنند.
در بسیاری از موارد، سارقان با استفاده از چتر، پتوهای مخصوص، پوششهای حرارتی یا ابزارهایی که امواج مادونقرمز را مسدود میکنند، میکوشند خود را از سنسورهای PIR پنهان نگه دارند. در این
شرایط، کانال مادونقرمز دچار اختلال میشود و سنسور ممکن است نتواند کوچکترین حرکتی را تشخیص دهد.
در سنسور BA-121 OMW که از برند BANG و مبتنی بر فناوری ترکیبی PIR + MW طراحی شده، بهمحض آنکه مسیر مادونقرمز با هر نوع پوشش یا مانعی مسدود شود، دستگاه بهصورت خودکار به
حالت تشخیص مایکروویو تغییر میکند. امواج مایکروویو به دلیل توانایی عبور از اجسام مختلف، حرکت انسان را حتی پشت موانع تشخیص میدهند. این قابلیت باعث میشود، تکنیکهای رایج
استتارِ فیزیکی یا حرارتی عملاً بیاثر شوند.
وجود الگوریتم اختصاصی پردازش سیگنال در این سنسور، علاوهبر افزایش دقت تشخیص، باعث حذف نویزهای محیطی و جلوگیری از هشدارهای اشتباه میشود. ترکیب این الگوریتم با ساختار
دوگانه PIR و MW، یک سیستم تشخیص بسیار پایدار، قابلاعتماد و مقاوم در برابر تداخل را ایجاد میکند.
به همین دلیل، این فناوری در مکانهای حساس و پرریسک مانند کارخانهها، بانکها، انبارهای بزرگ، مراکز تولیدی و محیطهایی که احتمال نفوذ هدفمند وجود دارد، اهمیت ویژهای پیدا میکند.
حتی اگر مهاجم از روشهای پیشرفته استتار مانند پتوهای انسدادی، لباسهای حرارتی یا موانع فیزیکی استفاده کند، سنسور همچنان قادر به تشخیص حضور او خواهد بود و سیستم هشدار فعال میشود.

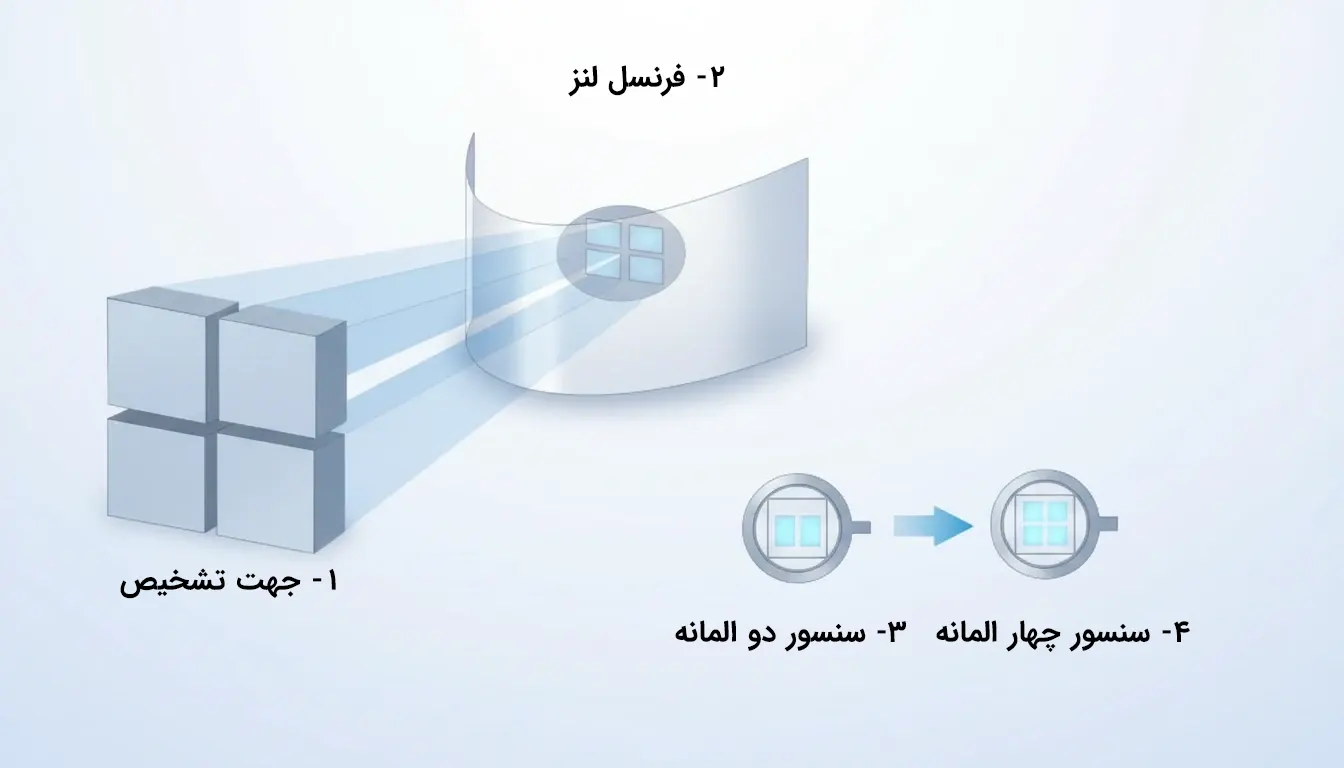

سنسورهای پایروالکتریک چهار المانه بهدلیل داشتن چهار ناحیه مستقل برای دریافت امواج مادونقرمز، دقت و حساسیت بیشتری نسبت به مدلهای دو المانه ارائه میدهند.
این ساختار پیشرفته باعث کاهش نویز ناشی از تغییرات دمای محیط شده و ثبات عملکرد سنسور را به شکل قابل توجهی افزایش میدهد؛ در نتیجه احتمال آلارم اشتباه بسیار کمتر میشود.
جزئیات تصویر:
- نمایش یک ماژول چهار بخشی که هر بخش، بخش خاصی از امواج مادونقرمز را دریافت و پردازش میکند.
- لنز فرنل (Fresnel) که وظیفه تمرکز و هدایت پرتوهای مادونقرمز بهسمت المانهای حسگر را بر عهده دارد.
- مقایسه بین سنسور دو المانه و نسخه چهار المانه که برتری وضوح، پایداری و دقت مدل چهار المانه را نشان میدهد.
- مسیر و جهت تشخیص (Detection Direction) که حرکت انرژی مادونقرمز به سمت سنسور را نمایش میدهد.
مزایا:
- 🔥 تشخیص دقیقتر حرکات ریز و تغییرات جزئی دما
- 📶 سیگنال قویتر و نسبت سیگنال به نویز بهتر
- 🛡️ مقاومت بالاتر در برابر تداخلهای محیطی
این فناوری زمانی که روی سنسورهای برند BANG بهکار میرود، موجب میشود سنسور حتی در حرکتهای بسیار آرام، شرایط ناپایدار آبوهوایی یا فضاهای پر نویز نیز عملکرد کاملاً دقیق و قابل اعتماد داشته باشد.

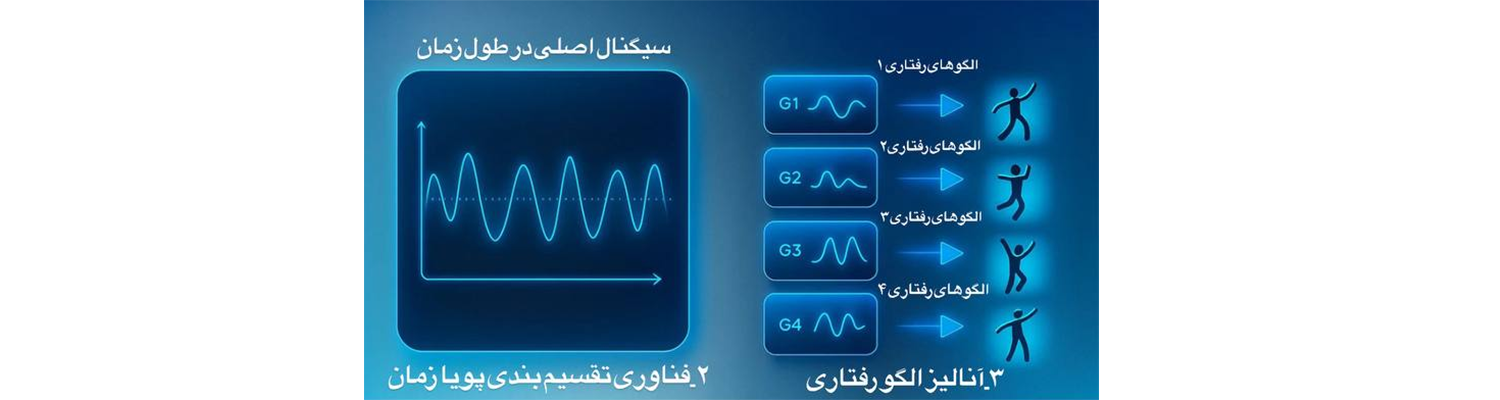

فناوری Dynamic Time Segmentation Technology (DMT) یا «فناوری تقسیمبندی پویا زمان» روشی پیشرفته در سیستمهای امنیتی است که برای تحلیل دقیقتر سیگنالها و کاهش خطاهای تشخیص بهکار میرود. در این تکنیک، سیگنال دریافتی بهجای بررسی یکپارچه، به بازههای زمانی با الگوی تصادفی و غیریکسان تقسیم میشود. هر بخش زمانی بهصورت مستقل پردازش شده و ویژگیهای اختصاصی همان قطعه استخراج میشود. این رویکرد باعث میشود سیستم حتی در محیطهایی با سیگنالهای متعدد، نویز زیاد یا تغییرات پیچیده، بتواند رفتار واقعی نفوذ را با دقت بسیار بالا شناسایی کند.
جزئیات تصویر:
- 📊 سیگنال اصلی در محور زمان نمایش داده شده و به بخشهای G1، G2، G3، G4 و… تقسیم شده است.
- 🧠 هر بخش (Segment) بهطور جداگانه تحلیل میشود تا الگوهای دقیق همان بازه استخراج شود.
- 🚶♀️↘️🏃♂️ پس از جمعبندی تحلیلها، سیستم میتواند الگوهای مختلف نفوذ مانند راهرفتن، خزیدن، دویدن یا حرکتهای نامنظم را تشخیص دهد.
- 🛡️ پردازش مجزای هر قسمت باعث کاهش هشدارهای اشتباه شده و تأثیر تداخلهای محیطی را به حداقل میرساند.

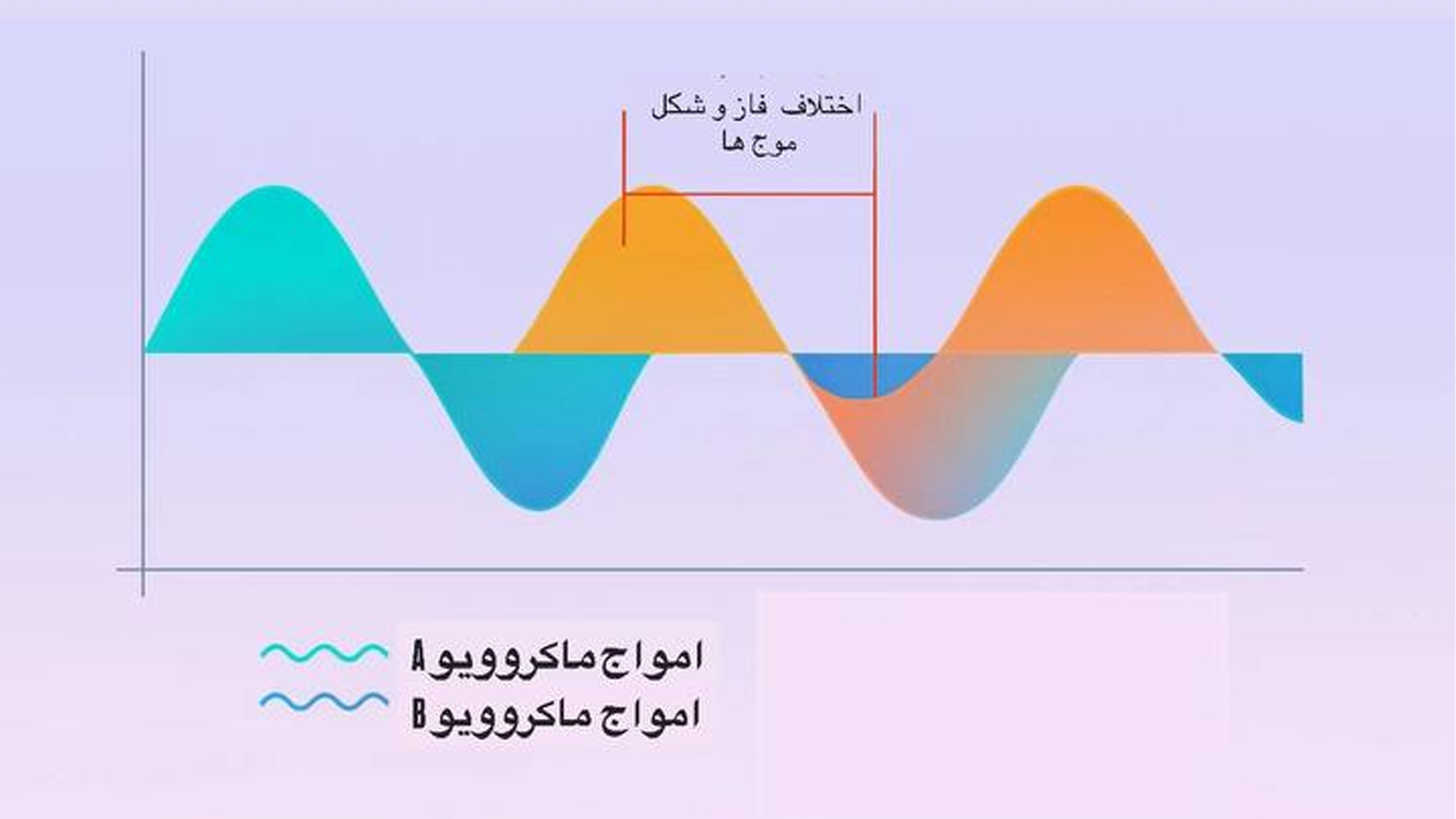

این تصویر مفهوم Non‑Interference یا «عدمتداخل» را در سنسورهای مایکروویو توضیح میدهد. زمانی که دو سنسور مایکروویو در یک محدوده نزدیک نصب میشوند، امکان دارد امواج آنها روی یکدیگر اثر گذاشته و باعث کاهش دقت یا ایجاد اختلال در سیستم شوند. فناوری ضدتداخل با مدولاسیون خطی این مشکل را برطرف میکند. در این روش، هر سنسور موج اختصاصی خود را تولید میکند (موج A و موج B) و سیستم با تشخیص تفاوت شکل موج و اختلاف فاز، آنها را از هم جدا میکند.
بهاین ترتیب، چند سنسور میتوانند بدون ایجاد تداخل یا نویز، بهصورت همزمان در یک محدوده مشترک فعالیت کرده و پوشش حفاظتی پایدار ایجاد کنند.
جزئیات تصویر:
〰️ موج آبی کمرنگ (Microwave A) و 〰️ موج آبی پررنگ (Microwave B) دو سیگنال مستقل را نمایش میدهند.
📉 خط قرمز با عنوان Difference اختلاف فاز میان دو موج را مشخص میکند؛ این اختلاف موجب جداسازی سیگنالها و جلوگیری از تداخل میشود.
✨ نتیجه: امکان نصب چند سنسور در یک ناحیه بدون اینکه عملکرد یکی روی دیگری اثر بگذارد.
این قابلیت در سنسورهای برند BANG برای فضاهای وسیع داخلی، محیطهای بیرونی و بخشهای صنعتی بسیار ارزشمند است؛ زیرا مانع بروز هشدارهای کاذب شده و دقت تشخیص سیستم را در محیطهای چندسنسوره حفظ میکند.

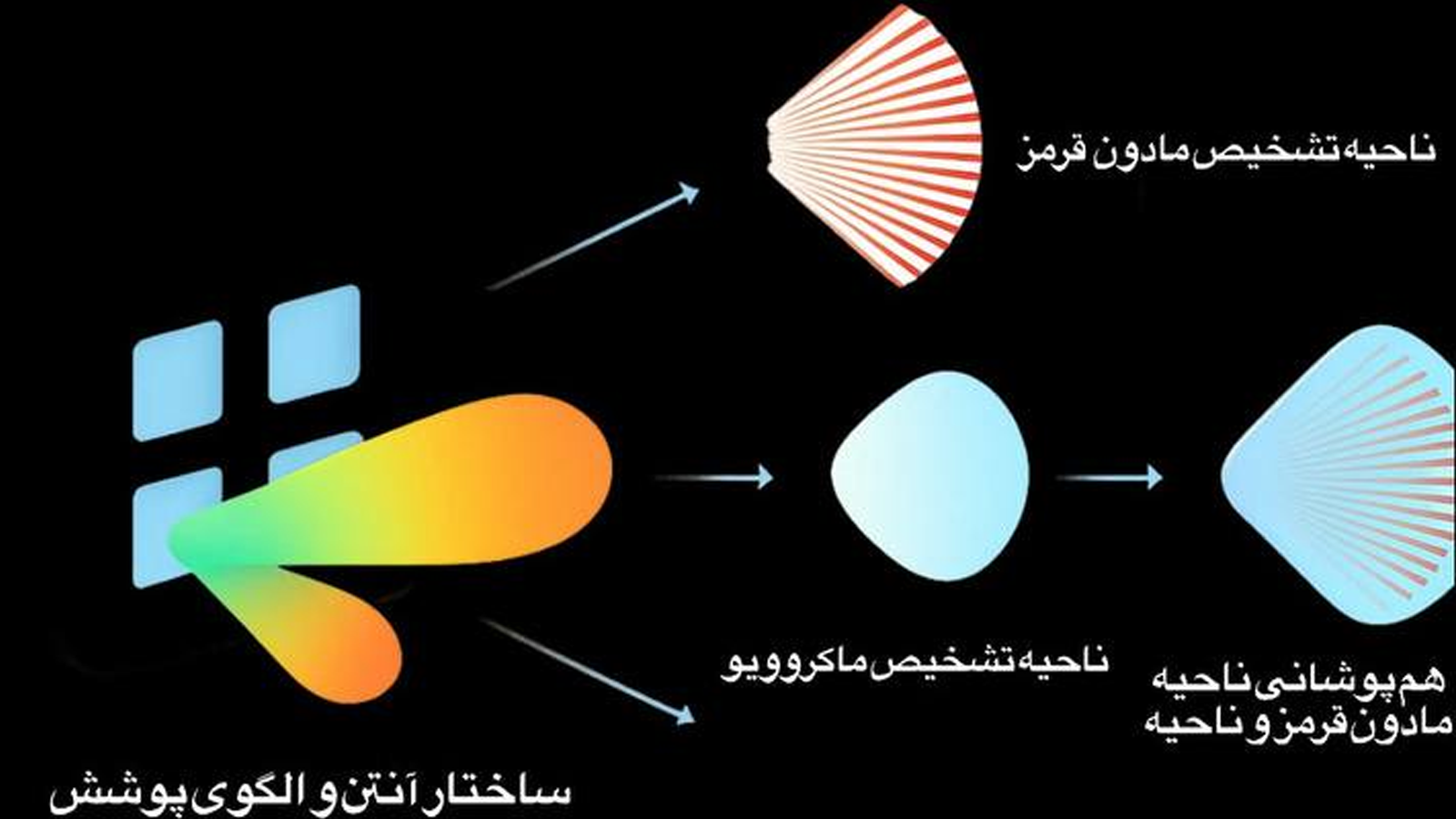

این تصویر فناوری Four Fold Shielding یا «پوششدهی چهارلایه» را در سنسورهای مایکروویو نمایش میدهد. در این تکنولوژی از آنتنهای صفحهای مایکروویو استفاده میشود که قادرند امواج الکترومغناطیسی را بهصورت همزمان در محورهای افقی و عمودی ارسال و دریافت کنند. این چهار لایه پوششدهی، الگوی انتشار موج را کنترل کرده و انرژی مایکروویو را دقیقاً بر نواحی هدف متمرکز میکند. نتیجه این فرآیند، ایجاد خط تشخیص واضحتر، کاهش پراکندگی موج و افزایش دقت در محدوده موردنظر است.
مزیتها:
- 🔎 افزایش دقت شناسایی حرکت و نفوذ، حتی در فواصل بالا
- ❌ کاهش چشمگیر هشدارهای کاذب به دلیل همپوشانی دقیق محدوده مایکروویو و مادونقرمز
- 🎯 ایجاد پوشش پایدار و دقیق در فاصله 0.5 تا 12 متر، بدون افت حساسیت
این فناوری در سنسورهای دوگانه برند BANG با ترکیب PIR + MW بهکار گرفته شده و باعث میشود سیستم در محیطهایی با نویز زیاد، رفتوآمد بالا یا شرایط پیچیده، تنها نفوذهای واقعی را تشخیص دهد و عملکردی بسیار پایدار ارائه کند.
| # | عنوان فایل | دانلود |
|---|---|---|
| 1 | BA-21OMW
|
دانلود |
| مشخصات محصول سنسور سیمی دزدگیر اماکن بانگ مخصوص فضای خارج BA-121 OMW | |
| مشخصات | |
| مدل | BA-21OMW |
| روش تشخیص | QUAD PIR+MW |
| محدوده تشخیص | ℃25+ 15m |
| گارانتی | 24 ماه |
| تغذیه | |
| ولتاژ ورودی | 9VDC ~ 15VDC |
| جریان آماده به کار | 12 VDC/65mA |
| جریان اعلام هشدار | 100MA/30V-30Ω |
| مشخصات فنی | |
| تشخیص حیوان خانگی | 25 Kg |
| نشانگر اعلام هشدار | سه چراغ رنگی حدود 30 ثانیه |
| ضد پوشش | دارد |
| ضد استتار | دارد |
| ضد تداخل الکترومغناتیسی | 30V/m (30MHz～1GHz) |
| ضد نور سفید | کمتر از 9000 لوکس |
| حفاظت از ناحیه زیر سنسور(منطقه خزشی) | دارد |
| سرعت تشخیص | 0.75 M/S |
| جبران دمای استاندارد | دارد |
| خروجی اعلام هشدار | NC/NO/Tamper |
| درجه ی حفاظت | IP66 |
| فرکانس ماکروویو | ۱۰.۵۲۵گیگاهرتز |
| ساختار و نصب | |
| ابعاد | ۶۰×۴۸×۱۳۶ میلی متر |
| ارتفاع نصب | 1.8m～2.4m |
| روش نصب | نصب روی دیوار یا گوشه |
| دمای کارکرد | 10-تا50 درجه سانتیگراد |
| رطوبت | تا 90% |
