- دارای سنسور PIR+ ماکرویو
- کنترل هوشمند جهت تشخیص حرکت واقعی و جلوگیری از آلارم کاذب
- تکنولوژی تشخیص ضد استتار ANTI-CLOAK و پوشش
- تشخیص حیوانات خانگی تا 15 کیلوگرم
- دارای دید پایین جهت پوشش گوشه ها و نقاط کور
- فاصله تشخیص :12 متر
- زاویه تشخیص : 110 درجه
- ابعاد: 124x71x45 میلیمتر
.webp)

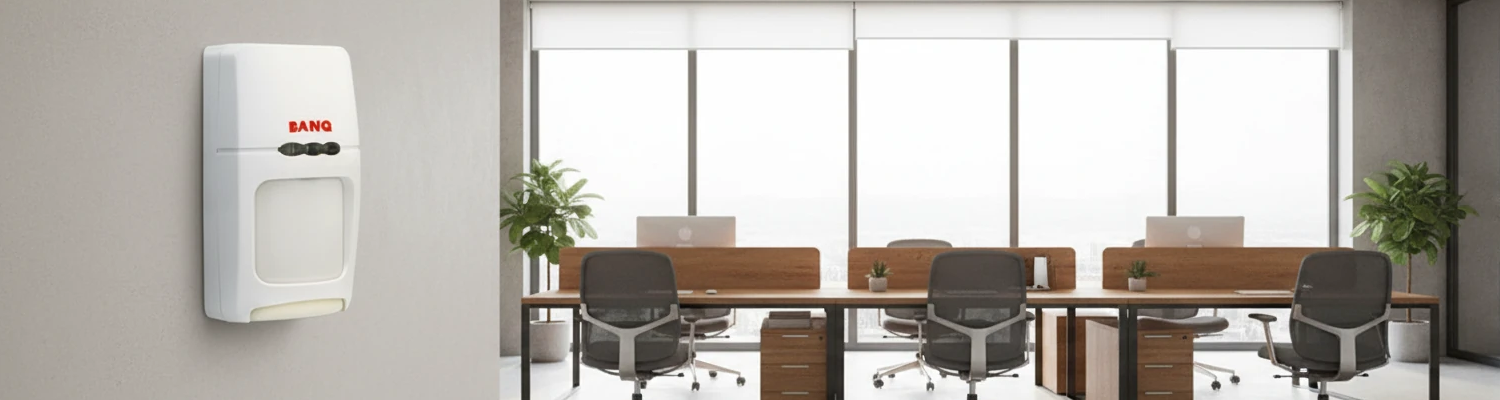

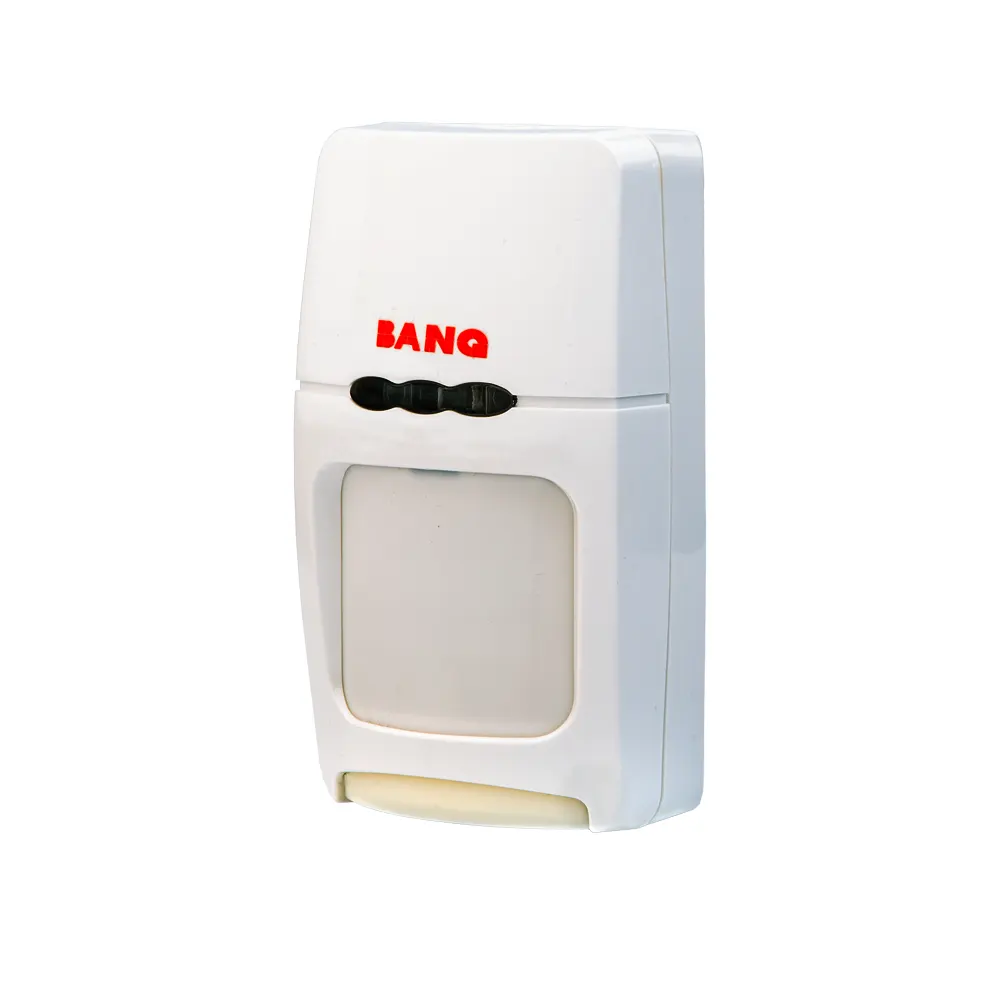

چشمی دزدگیر سیمی داخلی بانگ مدل BA-742 OMW
این آشکار ساز برای فضای داخلی طراحی شده و در آن ها از تکنولوژی کنترل دیجیتال مادون قرمز و ماکروویو استفاده شده است که با توجه به حجم و سرعت و سایر پارامترها جابجایی را محاسبه نموده و با توجه به حساسیت بالا فضایی را از 2 تا 12 متر تحت پوشش قرار می دهد. این سنسور سیمی داخلی بانگ با استفاده از سیم به پنل مرکزی دزدگیر متصل میشوند و در صورت تشخیص حرکت یا باز شدن درب یا پنجره، سیگنالی را به پنل ارسال میکنند.
این سنسور دزدگیر سیمی یکی از اجزای اصلی سنسورهای دزدگیر اماکن بانگ هستند که برای تشخیص نفوذ به محیط و فعال کردن آلارم طراحی شدهاند. تکنولوژی تشخیص پیشرفته ای که در این سنسور های داخلی بانگ استفاده شده می تواند تفاوت بین مزاحم واقعی یا سایر عوامل دخیل را که ممکن است در عمل نمودن زنگ هشدار تاثیر داشته باشند را تشخیص داده و از اعلام هشدار کاذب جلوگیری نماید.
مشخصات فنی:
- 🛰️ نوع سنسور: ترکیب فناوری مادونقرمز PIR و مایکروویو، با قابلیت نفوذ امواج ماکروویو از میان اجسام برای تشخیص حرکات پنهانشده پشت موانع.
- 👣 تشخیص حرکت: توانایی شناسایی حرکت انسان و حیوانات خانگی با پردازش دقیق سیگنال و کاهش احتمال هشدار اشتباه.
- 📡 محدوده پوشش: برد مؤثر 12 متر و زاویه دید 110 درجه، مناسب پوششدهی فضاهای وسیع بدون نقاط کور.
- 🌦️ مقاومت محیطی: عملکرد پایدار در شرایط سخت محیطی و قابلاستفاده در محیطهای داخلی و برخی محیطهای بیرونی.
- 🔗 ارتباطات: پشتیبانی از اتصال سیمی و قابلیت بیسیم با افزودن ماژول، جهت ارتباط مطمئن با پنل مرکزی سیستم امنیتی.
- 🧠 هوشمندی: مجهز به الگوریتمهای هوشمند تحلیل حرکتی برای تشخیص صحیح رویدادهاترکردن تداخلات محیطی.

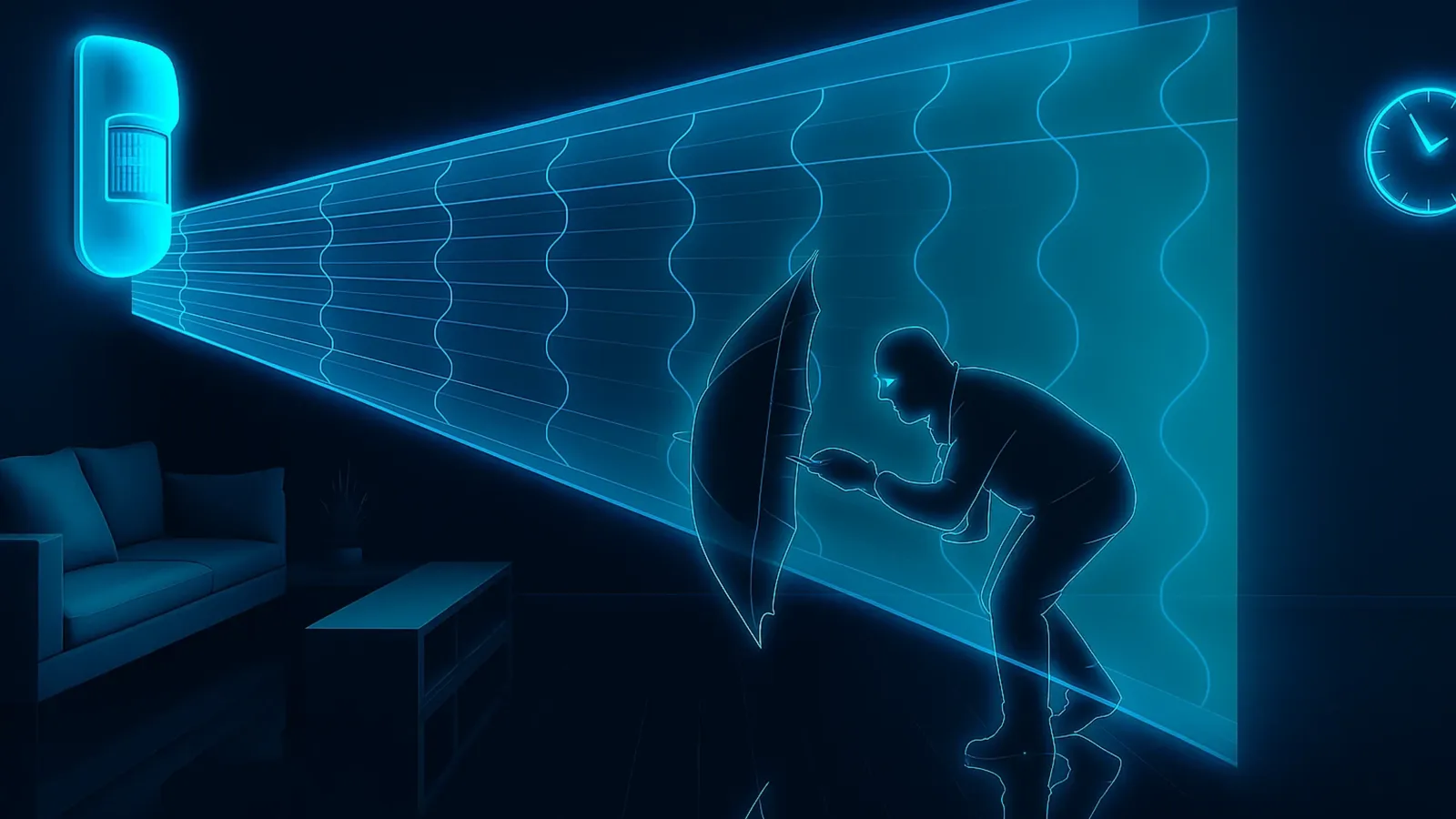

این تصویر فناوری Anti Camouflage یا «ضداستتار» را نشان میدهد که برای مقابله با تلاش نفوذگران جهت مخفیکردن حضورشان استفاده میشود.
گاهی سارقان یا افراد متجاوز از وسایل مثل چتر، پتوهای مخصوص یا اجسام با خاصیت مسدودکننده مادون قرمز استفاده میکنند تا بدنشان از دید سنسورهای PIR پنهان شود.
در این حالت، کانال مادون قرمز از کار میافتد و سنسور تشخیص حرکت احتمالا چیزی را مشاهده نمیکند.
سنسور BANG-742 سنسور دوگانه (PIR + MW) برند BANG با الگوریتم اختصاصی هنگام قطع شدن کانال مادون قرمز فوراً به حالت تشخیص با مایکروویو تغییر کرده و نفوذ را تشخیص میدهد. مایکروویو، امواج را از اجسام عبور داده و حرکت را حتی پشت مانع شناسایی میکند این فناوری هشدارهای اشتباه ناشی از تداخل را فیلتر کرده و دقت تشخیص را بالا میبرد.
این فناوری در سنسورهای BANG مخصوص محیطهای پرریسک مثل کارخانهها، بانکها یا انبارهای بزرگ حیاتی است، چون حتی با تکنیکهای استتار فیزیکی یا حرارتی، نفوذ غیر مجاز قابل شناسایی خواهد بود.
سنسورهای پایروالکتریک چهار المانه با استفاده از چهار بخش تشخیص مجزا، نسبت به نسخههای دو المانه، حساسیت و دقت بالاتری دارند. این طراحی میتواند نویز ناشی از تغییرات دما یا محیط را کاهش داده و پایداری عملکرد را افزایش دهد، در نتیجه آلارمهای اشتباه کمتر رخ میدهد. جزئیات تصویر: 1. بلوک چهار قسمتی که هر بخش وظیفه دریافت بخشی از امواج مادون قرمز را دارد.2. لنز Fresnel وظیفه هدایت و متمرکز کردن پرتوهای مادون قرمز روی سنسور را انجام میدهد.3. مقایسه یک سنسور دو المانه معمولی (Dual infrared sensor) با نسخه چهار المانه (Four element infrared sensor) که وضوح و پایداری بیشتری دارد. 4. جهت تشخیص (Detection direction): مسیر حرکت موجها به سمت سنسور نمایش داده شده.
مزیتها:
- 🔥 حساسیت بالا نسبت به تغییرات کوچک دما یا حرکت
- 📶 نسبت مطلوب سیگنال به نویز (Signal‑to‑Noise Ratio) برای تشخیص دقیق
- 🛡️ مقاومت بهتر در برابر تداخل محیطی
این فناوری وقتی در سنسور های برند BANG استفاده شده که باعث میشود حتی حرکات بسیار آهسته یا شرایط آبوهوایی متغیر هم بهدرستی شناسایی شوند و سیستم هشدار دقیق بدهد.

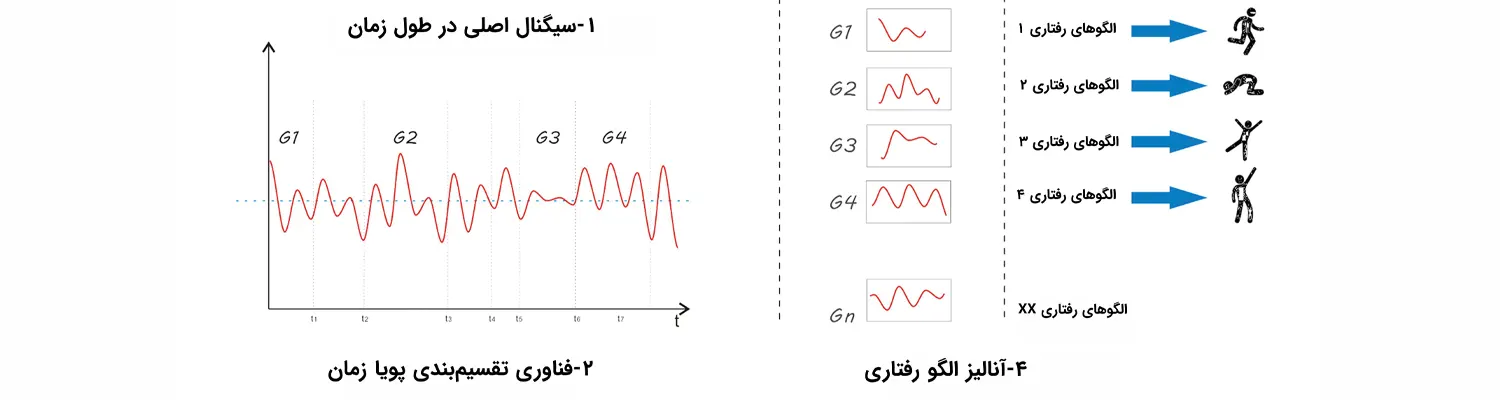

این تصویر مکانیزم Dynamic Time Segmentation Technology (DMT) یا «فناوری تقسیمبندی پویا زمان» را توضیح میدهد که در سیستمهای امنیتی برای تحلیل دقیق سیگنالها و کاهش آلارمهای اشتباه استفاده میشود. این فناوری زمان را به بخشهای تصادفی (Random Segmentation) تقسیم میکند. هر بخش زمانی بهصورت مستقل پردازش و تحلیل میشود تا ویژگیهای خاص آن استخراج شود. این روش قادر است در محیطهایی که سیگنالهای مختلف و پیچیده وجود دارد، بهصورت دقیق سیگنالهای هدف را شناسایی کند.
جزئیات تصویر
- 📈 نشاندهنده سیگنال اصلی در طول زمان است که به بخشهای G1، G2، G3، G4 و … تقسیم شده.
- 🔍 هر بخش (Segment) سیگنال بهصورت مستقل بررسی و تحلیل میشود (Independent Processing).
- 🚶♂️🧎♂️🏃 پس از تحلیل هر بخش، سیستم میتواند الگوهای رفتاری نفوذ (Invasion Behaviors) مثل راهرفتن، خزیدن، دویدن و سایر حرکات را شناسایی کند.
- 🛡️ این روش با پردازش تفکیکشده سیگنالها، آلارمهای اشتباه را کاهش داده و از تداخلات محیطی جلوگیری میکند.
.webp)

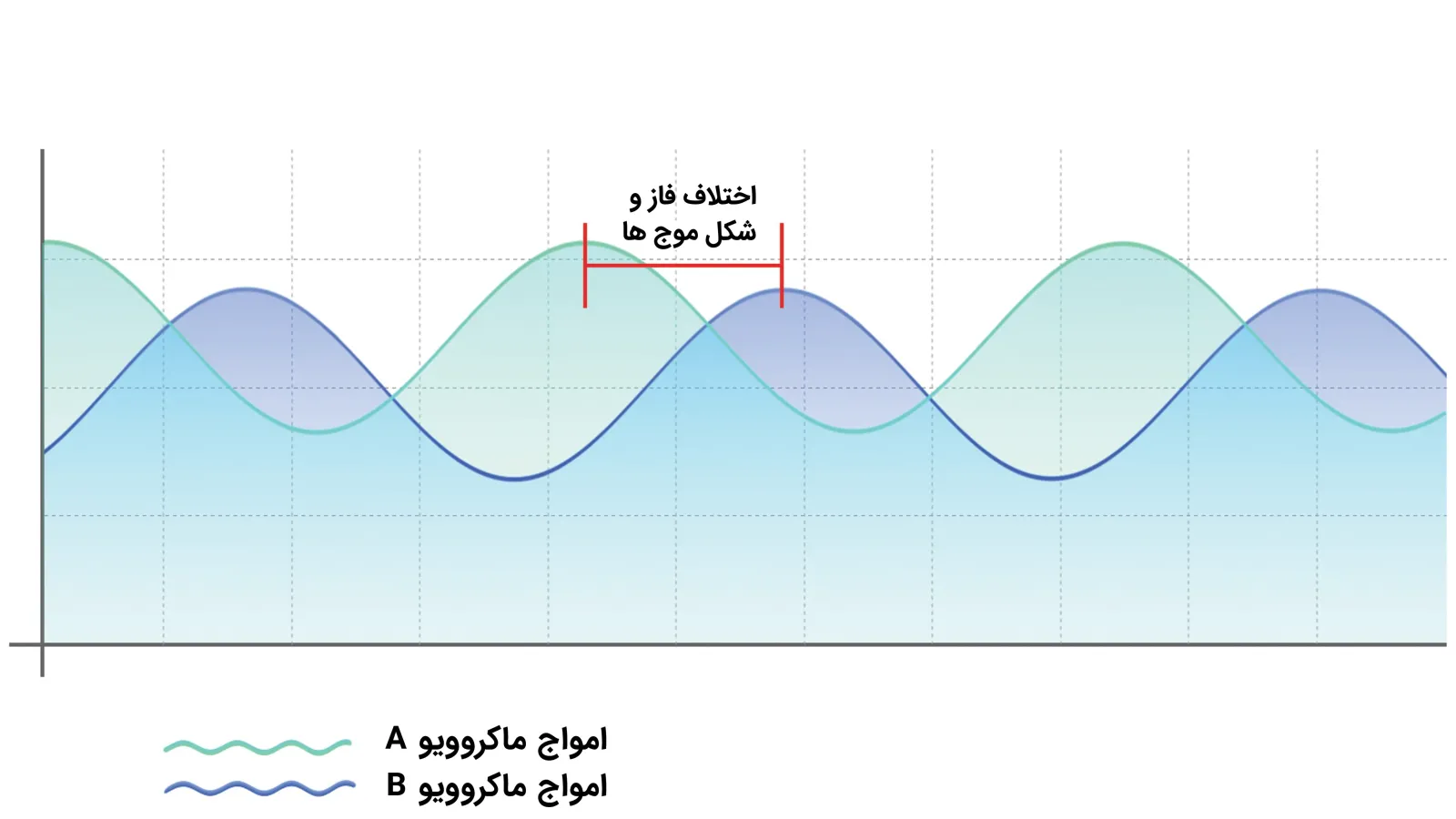

این تصویر مفهوم Non‑Interference یا «عدم تداخل» در سنسورهای مایکروویو را نشان میدهد. وقتی دو سنسور مایکروویو در یک محدوده نصب شوند، اگر امواج آنها با یکدیگر تداخل کنند، عملکرد سیستم مختل میشود. فناوری ضد‑تصادف و ضد‑تداخل با مدولاسیون خطی این مشکل را حل میکند: هر سنسور مایکروویو موج مخصوص خود را تولید میکند (A و B). سیستم قادر است اختلاف فاز و شکل موجها را تشخیص دهد و آنها را از هم جدا کند.با این روش، دو سنسور میتوانند بدون ایجاد نویز یا اختلال در یک محدوده دفاعی مشترک کار کنند.
جزئیات تصویر:
🟩〰️ موج سبز (A detector microwave) و🟦〰️ موج آبی (B detector microwave) نشاندهنده دو سیگنال مجزا هستند.🟥 خط قرمز با عنوان Difference اختلاف یا فاصله فاز میان موجها را نشان میدهد. این اختلاف باعث عدم تداخل میشود. نتیجه: میتوان دو سنسور را در یک منطقه نصب کرد بدون اینکه عملکرد یکی باعث اختلال در دیگری شود. این فناوری در سنسورهای برند BANG برای فضاهای داخلی، خارجی و محیطهای صنعتی اهمیت زیادی دارد، زیرا در محیطهای بزرگ یا دارای چند سنسور، از ایجاد هشدارهای کاذب جلوگیری کرده و مانع از افت کیفیت تشخیص میشود .
Four Fold Shielding یا «چهار لایه پوششدهی» در سنسورهای مایکروویو را نشان میدهد. در این فناوری از آنتنهای صفحهای مایکروویو استفاده میشود که میتوانند بهطور همزمان امواج الکترومغناطیس را در جهتهای افقی و عمودی ارسال و دریافت کنند. با استفاده از پوششدهی چهارگانه، مایکروویوها دقیقاً بر مناطق مشخص متمرکز میشوند. این کار باعث افزایش کارایی و جهتدهی دقیق امواج شده و خط تشخیص را شفافتر میکند.
مزیتها:
- 🔍 دقت بسیار بالاتر در تشخیص حرکت یا نفوذ.
- 🚫 کاهش هشدارهای اشتباه به دلیل تمرکز تشخیص در محدوده مشترک مایکروویو و مادون قرمز.
- 🎯 پوشش مناسب در فاصله 0.5 تا 12 متر بدون کاهش حساسیت. این فناوری در سنسورهای برند BANG که ترکیب PIR + MW را دارند استفاده شده و باعث میشود سیستم حتی در محیطهای شلوغ یا پرنویز هم بهطور دقیق نفوذ واقعی را تشخیص بدهد.
| # | عنوان فایل | دانلود |
|---|---|---|
| 1 | BA-742
|
دانلود |
| مشخصات محصول سنسور سیمی دزدگیر اماکن بانگ مدل BA-742OMW | |
| مشخصات | |
| مدل | BA-742OMW |
| روش تشخیص | PIR+MW |
| محدوده تشخیص | ℃110+ 11m |
| گارانتی | 24 ماه |
| تغذیه | |
| ولتاژ ورودی | 16～9 VDC |
| جریان آماده به کار | 9mA |
| جریان اعلام هشدار | 100mA |
| مشخصات فنی | |
| تشخیص حیوان خانگی | 25 Kg |
| نشانگر اعلام هشدار | LED |
| ضد پوشش | دارد |
| ضد استتار | دارد |
| ضد تداخل الکترومغناتیسی | 30V/m (30MHz～1GHz) |
| ضد نور سفید | کمتر از 9000 لوکس |
| حفاظت از ناحیه زیر سنسور(منطقه خزشی) | دارد |
| سرعت تشخیص | 0.1˷ M/S |
| جبران دمای استاندارد | دارد |
| خروجی اعلام هشدار | NC/NO |
| درجه ی حفاظت | IP65 |
| فرکانس ماکروویو | ۱۰.۵۲۵ گیگاهرتز |
| ساختار و نصب | |
| ابعاد | (طول عرض ارتفاع)۴۳×۷۴×۱۲۵ میلی متر |
| ارتفاع نصب | 2m～2.5m |
| روش نصب | دیواری |
| دمای کارکرد | 10-تا50 درجه سانتیگراد |
